FT80系列可編程交流電源
本系列產品是采用高頻電力電子開關變換技術，電壓、頻率均可連續可調，適用于實驗室或生產線，作為調試實驗電源，也可做廠房、實驗室的集中供電電源。該電源輸入單一交流電壓和頻率，內部經過交流對直流和直流對交流的整流和逆變轉換后，自行產生非常穩定純凈的正弦波。本系列逆變電源采用先進的正弦波脈寬調制（SPWM）技術，具有可靠性高、保護功能全、波形失真小、效率高等優點。
- 產品介紹
- 技術參數
- 資料下載
1. 性能特點
(1) 7寸高清觸摸屏，顯示直觀，操作方便
可實現本地控制和遠程控制互相切換功能。遠程數字控制功能，可實現輸出電壓及頻率的設置功能控制、數據讀取等數據交換功能。主要提供R232、R485或以太網的標準接口及通訊協議。

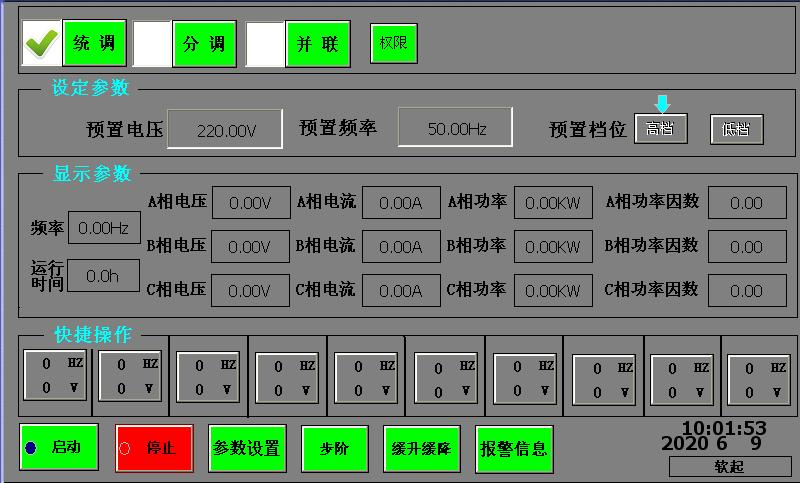

圖 1顯示界面
(2) 步階功能
可設定步階電壓、步階頻率與步階持續時間，從而模擬各種電源步階狀況。適合用于模擬電網擾動或電源開關測試項目。

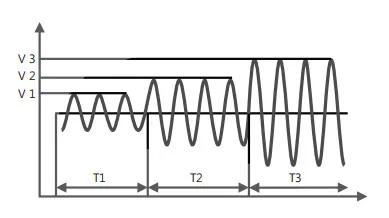

圖 2電壓步階

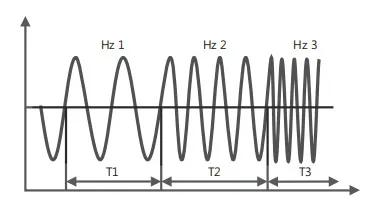

圖 3頻率步階
(3) 緩升/緩降功能
可設定單次或連續的電壓及頻率的緩升、緩降，利于驗證電源輸入的可靠性，也可利用緩升功能，做電壓及頻率的軟啟動，有效降低電機啟動時的浪涌電流。

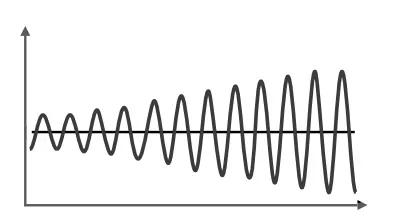

圖 4電壓緩升

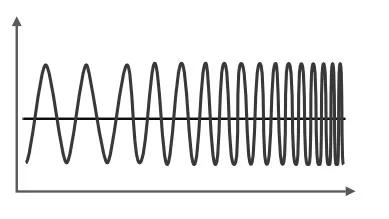

圖 5頻率緩升
(4) 輸出模式
FT80系列電源具有三種模式：三相標準輸出、三相獨立輸出、并聯單相輸出。其中：三相標準輸出：即三相同時調頻、同時調壓的正常三相供電；三相獨立輸出：三相輸出為獨立回路獨立調頻調壓，互不干擾影響；并聯單相輸出：三相輸出并聯為單相輸出。
?三相獨立輸出任何一相回路，可以獨立調壓及調頻，包括：高低檔位切換選擇。
?三相獨立輸出任何一相回路，可以隨意獨立關閉。
?三相獨立輸出采用共用一條零線。
?三相獨立輸出每相電源容量為電源總?cè)萘康?/span>1/3。
?三相輸出并聯為單相輸出，輸出的容量為電源的總?cè)萘俊?/span>

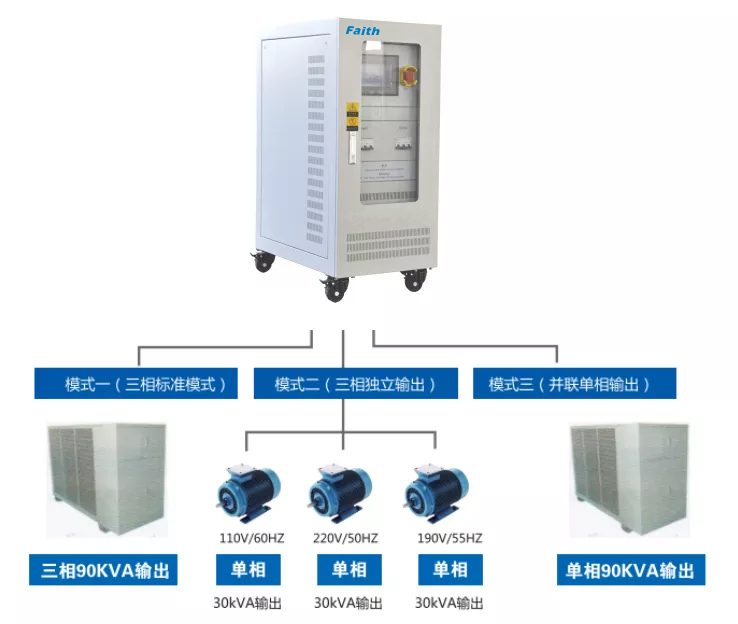

圖 6輸出模式
(5) 無線監控系統
該系統的運行原理是電源通過串口、網口等接口按照特定的協議進行數據通信，由轉接設備把這些通信數據以無線通透的方式橋接到服務器端，最終各種終端就可以對設備進行監控。
2. 產品應用
(1) 家電產業
(2) 檢測實驗室
(3) 工業用電源
(4) 電動汽車
(5) 電機/壓縮機
(6) IT制造電子業
(7) 航空軍用
(8) 大眾運輸
3. 技術參數
|
型號 |
FT80-33100 |
FT80-33300 |
FT80-33450 |
FT80-33600 |
FT80-33900 |
FT80-331000 |
FT80-331200 |
||
|
容量 |
10kVA |
30kVA |
45kVA |
60kVA |
90kVA |
100kVA |
120kVA |
||
|
輸入指標 |
|||||||||
|
輸入電源制式 |
三相四線+PE |
||||||||
|
輸入電壓 |
380V（±15%） |
||||||||
|
輸入頻率 |
50Hz/60Hz（±10%） |
||||||||
|
輸出指標 |
|||||||||
|
輸出電源制式 |
三相四線+PE |
||||||||
|
輸出電壓 |
線電壓：高檔：0~520V，低檔：0~260V；相電壓：高檔：0~300V，低檔：0~150V |
||||||||
|
輸出頻率 |
50Hz/60Hz/45~65Hz連續可調 |
||||||||
|
輸出電流 |
高檔 （額定380V） |
15A |
45A |
68A |
90A |
136A |
151A |
181A |
|
|
低檔 （額定190V） |
30A |
90A |
136A |
181A |
272A |
303A |
363A |
||
|
過載能力 |
120% 1min，150% 10s |
||||||||
|
輸出電壓穩定度 |
≤±1% |
||||||||
|
輸出頻率穩定度 |
≤0.01% |
||||||||
|
輸出電壓諧波失真度 |
THDu≤2%（滿載或100%線性負載） |
||||||||
|
電源效率 |
≥87%（滿載） |
||||||||
|
功能 |
|||||||||
|
顯示功能 |
主控觸摸顯示屏：7寸，分辨率800*480（高清） |
||||||||
|
保護功能 |
輸出過欠壓、過電流、過載、過高溫、短路，進行快速保護并鎖定故障，發出警告，顯示故障 |
||||||||
|
步階功能 |
可設定步階電壓、布階頻率、步階時間，從而模擬各種電源步階狀況 |
||||||||
|
緩升/緩降功能 |
可設定單次或連續的電壓及頻率的緩升、緩降 |
||||||||
|
輸出模式 |
三相統調模式、三相分調模式、三相并聯模式 |
||||||||
|
通訊功能 |
RS485/RS232/以太網口 |
||||||||
|
無線監控系統 |
各種終端對設備進行監控 |
||||||||
|
使用環境 |
|||||||||
|
工作環境 |
環境溫度-5℃~45℃，相對濕度0~95%的情況下可滿載24小時不停工作 |
||||||||
|
防護等級 |
IP21 |
||||||||
|
冷卻方式 |
風扇強制風冷 |
||||||||
|
海拔高度 |
≤1500m |
||||||||
|
其他性能指標 |
|||||||||
|
耐壓強度 |
AC1500V 1min，漏電流<10mA |
||||||||
|
絕緣電阻 |
≥100MΩ |
||||||||
|
噪音 |
≤75dB(A) |
||||||||
|
尺寸 |
|||||||||
|
設備（寬*深*高） |
500*830*1000（+105輪） |
520*1160*1370（+105輪） |
650*1420*1365（+105輪） |
||||||
